Fabrication des PCB : Panelisation

PANÉLISATION DES CIRCUITS IMPRIMÉS

1. INTÉRÊT ENVIRONNEMENTAL ET ÉCONOMIQUE

Les PCBs sont majoritairement fabriqués par panneaux standard 18×24" ou 21×24". Les bords techniques de ses panneaux constitue des chutes de matières importante. L'optimisation de la panélisation (layout) des PCB représente un levier majeur de performance économique et environnementale.

Réduction des coûts de production

•      Économies de 20-30% sur les productions en grands volumes grâce à l'optimisation de l'utilisation des matériaux (AllPCB, 2025)

•      Réduction du gaspillage matériel jusqu'à 15% par rapport à la fabrication individuelle (AllPCB, 2025)

•      Diminution des temps de configuration et d'assemblage pouvant atteindre 75% (AllPCB, 2025)

•      Amélioration du rendement de 20% avec des layouts optimisés (AllPCB, 2025)

Impact environnemental

•      Réduction significative de la consommation énergétique : la production de PCB conventionnels nécessite environ 20 kWh/m² (MDPI, 2021)

•      Minimisation des déchets de cuivre et de substrat FR4 envoyés en décharge

•      Utilisation optimale des panneaux standards (18×24" ou 21×24"), réduisant les chutes de matière

•      Le découpage laser permet d'éliminer les contraintes mécaniques, réduisant les défauts et le rebut

2. BONNES PRATIQUES DE PANÉLISATION

La mise en œuvre d'une stratégie de panélisation efficace repose sur le respect de 11 règles fondamentales établies par les standards industriels et les fabricants (LPKF, IPC).

1.    Dimensions du panneau : Respecter une dimension minimale de 50 mm pour la manipulation. Les tailles standard sont 18×24" (457×610 mm) ou 21×24" (533×610 mm). Vérifier les limites machines (AOI, assemblage) auprès du fabricant.

2.    Forme du panneau : Toujours rectangulaire avec deux bords parallèles pour compatibilité convoyeurs. Pour les PCB de forme irrégulière, ajouter un cadre de manipulation.

3.    Composition du panneau : Privilégier la composition homogène (PCB identiques) pour simplicité et flexibilité. La composition hétérogène (mix de PCB différents) peut réduire stocks mais complexifie la production.

4.    Marges de manipulation : 12,5 mm (0,5") pour cartes simple/double face, 25 mm (1") pour multicouches. Zone libre sur tout le périmètre pour transport automatisé.

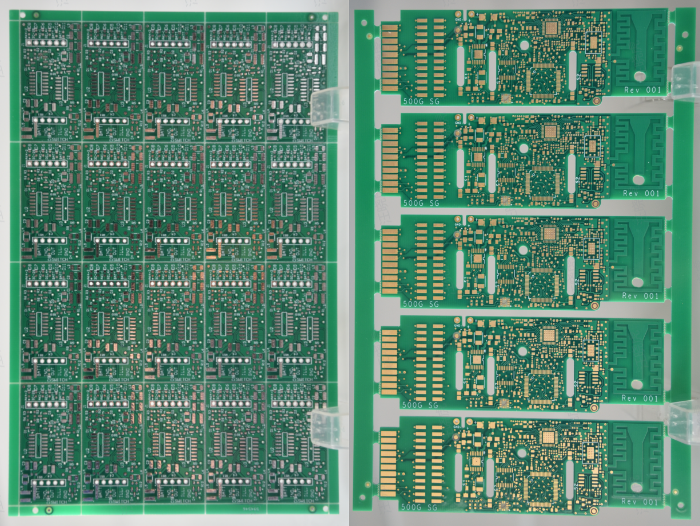

5.    Préparation au découpage : Deux méthodes principales :

•      V-groove : rainure en V sur 1/3 de l'épaisseur de chaque côté, angle 30-45°. Rapide et économique mais limité aux formes rectangulaires sans composants en bord.

•      Tabs/pontets : pré-fraisage avec pontets (largeur 2,5 mm, trous Ø 0,8 mm espacés de 1,25 mm, marge 0,25 mm). Plus flexible pour formes complexes.

6.    Géométries des PCB : Adapter la méthode de découpe : scie (lignes droites), fraise (rayons min. limités), laser (toutes formes, épaisseur <2 mm).

7.    Propreté de la découpe technique : Crucial pour les secteurs médical/aérospatial. Une découpe laser laisse moins de particules que la découpe par fraiseuse.

8.    Contraintes mécaniques : Le découpage laser supprime totalement les contraintes, évitant dommages aux composants sensibles (capteurs, MEMS).

9.    Distance composants/découpe : Laser : ~100 µm minimum. Fraisage : 2-3 mm. Respecter ces distances pour éviter collisions et stress thermique.

10. Espacement entre PCB : Fraisage : 2-3 mm. Laser : ~200 µm. Économies significatives de matière avec laser (optimisation >30%).

11. Découpe complète (Full cut) : Une découpe laser permet une réduction maximale des espacements.

Fiduciaires et marquages

•      Fiduciaires globaux : placés aux coins du panneau pour orientation X-Y, diamètre 1-3 mm, zone dégagée équivalente

•      Fiduciaires locaux : près des composants critiques (QFP, BGA) pour placement précis

•      Trous d'outillage : non métallisés, dimensions selon fabricant, dans zones de marge

Standards et conformité

•      IPC-2221 : standard de référence pour conception PCB et panélisation

•      IPC-6012 : spécifications de fabrication selon classe (1, 2, 3)

•      Viser une utilisation du panneau >70%

•      Consulter le fabricant dès la phase de conception pour la validation de la panélisation

SOURCES ET RÉFÉRENCES

12. LPKF Laser & Electronics AG (2021). 11 Fundamental Design Rules for the Panelization of PCBs. Document technique.

13. AllPCB (2025). The Impact of Panelization on PCB Assembly Cost

14. AllPCB (2025). PCB Panel Size Calculator: Maximize Board Yield

15. AllPCB (2025). PCB Panelization: Maximizing Efficiency

16. AllPCB (2025). PCB Size and Layer Count Impact on Sustainability

17. MDPI Sustainability (2021). Alternative Materials for PCB Production: Environmental Perspective

18. Cadence PCB Design Blog (2025). PCB Panelization Guidelines for Layout

19. Electronic Design (2025). PCB Designers Need to Know These Panelization Guidelines

20. Sierra Circuits (2022). Panel Requirements for PCB Assembly

21. NOVA PCBA (2026). PCB Panelization and Depaneling: Quality-Focused Approach
